Забезпечення автономної роботи системи опалення в умовах тривалих відключень електроенергії є критичним завданням для власників приватних будинків та квартир з індивідуальним обігрівом. Портативні зарядні станції стали ефективною альтернативою шумним та громіздким генераторам для живлення газових котлів. У таких системах стабільність напруги та правильна форма електричного сигналу є вирішальними факторами, оскільки сучасна мікропроцесорна автоматика та циркуляційні насоси вкрай чутливі до якості вхідного струму.
Вимоги до вихідного сигналу зарядної станції
Для безперебійної роботи двигуна циркуляційного насоса, який є серцем будь-якої системи опалення, принципово важливою є наявність чистої синусоїди. Більшість сучасних зарядних станцій генерують саме такий сигнал, що дозволяє насосу працювати тихо та без зайвого навантаження на механічні вузли.
| Параметр сигналу | Станції EcoFlow (River 2 / Delta 2) | Дешеві автомобільні інвертори |
|---|---|---|
| Форма напруги | Чиста синусоїда (Pure Sine Wave) | Модифікована синусоїда (квадратична) |
| Вплив на насос | Плавна робота, відсутність гулу | Перегрів обмоток, вібрація, гул |
| Безпека плати | Повна сумісність з автоматикою | Ризик виходу з ладу процесора котла |
Використання пристроїв із модифікованою синусоїдою призводить до того, що магнітне поле в обмотках електродвигуна формується стрибкоподібно. Це викликає характерний “електричний гул”, різке зниження ККД та надмірне тепловиділення, що в перспективі кількох годин роботи може повністю вивести насос із ладу або призвести до міжвиткового замикання в статорі.
Окрім механічної частини, від якості сигналу залежить робота плати керування. Електронні компоненти котла розраховані на роботу з еталонними 230 В. Некоректна форма струму спричиняє збої в алгоритмах контролю температури та тиску, що змушує систему йти в аварійний режим. Станції EcoFlow забезпечують стабільну частоту 50 Гц, що гарантує коректну синхронізацію всіх датчиків.
Проблема відсутності нейтрального провідника
Технічна особливість виходів змінного струму портативних станцій полягає в архітектурі IT-мережі, де обидва контакти в розетці є рівнозначними («дві фази» по 115 В відносно землі). У такій схемі відсутній жорстко заземлений «нуль», що стає нездоланною перешкодою для фазозалежних котлів, які потребують чіткої нейтралі для роботи системи іонізаційного контролю полум’я.
Самостійне заземлення одного з контактів розетки станції без фахової допомоги та розуміння схеми внутрішнього захисту пристрою може призвести до ураження струмом.

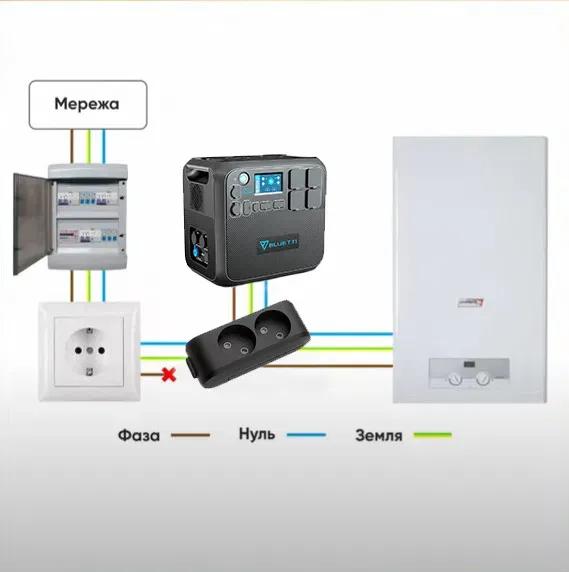

Для розв’язання цієї проблеми часто використовують спеціальні адаптери для створення наскрізного нуля, які дозволяють «прокинути» нейтраль від загальнобудинкової мережі до котла через станцію. Це дає змогу датчику іонізації коректно бачити різницю потенціалів між електродом підпалу та корпусом пальника, що є сигналом для плати про успішне розпалювання газу.
Умови стабільної реєстрації полум’я:
- Наявність зв’язку з землею. Датчик іонізації працює за принципом випрямлення струму, що проходить через факел на землю.
- Чітка нейтраль. На платі керування має бути виділений контакт з нульовим потенціалом.
- Відсутність перекосу фаз. Напруга між нулем та землею не повинна перевищувати 1–5 В.
- Якісний контакт. Відсутність окислення на електроді контролю полум’я.
Схема підключення через штатну вилку та розетку
Найпростішим способом заживлення є пряме з’єднання котла з AC-виходом зарядної станції за допомогою штатного шнура живлення. Цей метод не потребує втручання в електропроводку приміщення та є максимально безпечним для користувачів-початківців.
Алгоритм прямого під’єднання:
- Відключення мережі. Вийміть вилку котла з настінної розетки та переконайтеся, що він повністю знеструмлений.
- Підготовка станції. Перевірте рівень заряду EcoFlow (рекомендовано не менше 30%) та увімкніть інвертор кнопкою AC.
- Фізичне з’єднання. Вставте вилку котла в розетку на корпусі зарядної станції.
Важливим етапом є налаштування фазування. Якщо після ввімкнення котел видає помилку запалювання (зазвичай “E01” або “F1”), спробуйте витягнути вилку з розетки EcoFlow, перевернути її на 180 градусів і вставити назад. Багато європейських моделей вимагають чіткої орієнтації фазного провідника, і зміна полярності часто допомагає автоматиці “побачити” мережу та запустити процес розпалювання пальника.
Інтеграція станції в електромережу житла
Для створення комфортної системи автоматичного резервування рекомендується використовувати перемикач введення резерву (схема I-0-II). Це дозволяє безпечно перемикати живлення окремої лінії, на якій знаходиться котел та освітлення, між загальною мережею та виходом EcoFlow, повністю виключаючи ризик зустрічного струму.
| Тип опалювального обладнання | Робоча потужність (Вт) | Піковий пусковий струм (Вт) |
|---|---|---|
| Газовий котел (1 насос) | 80 — 120 | 250 — 350 |
| Котел з додатковим насосом | 150 — 220 | 400 — 600 |
| Твердопаливний котел (автоматика) | 50 — 100 | 200 — 300 |
При виборі станції необхідно враховувати, що її номінальна потужність має покривати пікові навантаження, які виникають у момент старту циркуляційного насоса. Хоча сучасні моделі EcoFlow мають технологію X-Boost, для двигунів насосів краще мати запас “чистої” потужності інвертора. Це запобігає спрацюванню захисту станції від перевантаження в момент пуску системи опалення.
Режим EPS (Emergency Power Supply) дозволяє використовувати станцію як буфер. Коли світло є, воно проходить крізь пристрій до котла, а при відключенні — станція миттєво переходить на батарею. Варто зауважити, що швидкість перемикання становить близько 30 мс, що є безпечним для більшості котлів, проте іноді може спричиняти короткочасну зупинку насоса до моменту підхоплення живлення.
Технологічні обмеження та безпека експлуатації
Використання кабелів типу «вилка-вилка» для подачі напруги зі станції в загальну розетку квартири суворо заборонено через смертельну небезпеку для життя та техніки.
Ризик зустрічного струму виникає, коли ви подаєте живлення в домашню мережу через розетку, забувши вимкнути вхідний автомат. При раптовому відновленні електропостачання в мережі міста, зустрічні фази миттєво спалять інвертор станції, що не є гарантійним випадком. Крім того, напруга з вашої станції може піти в загальну мережу, створюючи загрозу для електриків, які працюють на лінії.
Наслідки помилок при підключенні:
- Зустрічний струм. Вигорання силових транзисторів інвертора EcoFlow та ризик пожежі в місці контакту.
- Перевищення байпасу. Вихід з ладу станції при спробі заживити через неї прилади з сумарною потужністю вище 2200 Вт (для серії Delta).
- Затримка 30 мс. Можливе перезавантаження дуже чутливих плат керування, що потребуватиме встановлення додаткового стабілізатора.
- Відсутність заземлення. Накопичення статичного заряду на корпусі котла та можливі удари струмом при дотику.
У режимі байпасу станція пропускає через себе обмежену силу струму. Не підключайте до лінії, де живиться котел від EcoFlow, потужні прилади на кшталт електрочайників чи обігрівачів.
Чи стане портативна станція надійним гарантом тепла?
Ефективність системи опалення в режимі блекауту безпосередньо залежить від правильної підготовки — обов’язкової наявності чистого синуса та технічного вирішення питання з наскрізним нулем для фазозалежної автоматики. Вибір конкретної моделі EcoFlow та способу її комутації має базуватися на специфіці вашого котла та готовності суворо дотримуватися правил електричної безпеки. Тільки професійний підхід до з’єднання компонентів дозволить уникнути пошкодження дорогої електроніки та забезпечить стабільне тепло у вашій оселі незалежно від стабільності центральної енергомережі.
